馬達接線與安裝安全須知 #
在安裝與使用馬達前，請務必參考本頁所提供的接線圖，並由具備專業資格的技術人員進行安裝，以確保馬達運作安全並避免人員受傷。
安裝前的準備事項 #
- 請先確認所使用的電壓是否正確。
- 檢查馬達的機種、型號、馬力、軸方向、減速比及回轉方向是否符合需求。
- 請勿對馬達出口線施加壓力。
- 配線時請嚴格依照接線圖進行。
- 使用前，請詳細閱讀馬達/剎車接線圖及「使用說明書」。
K系列馬達接線圖 #

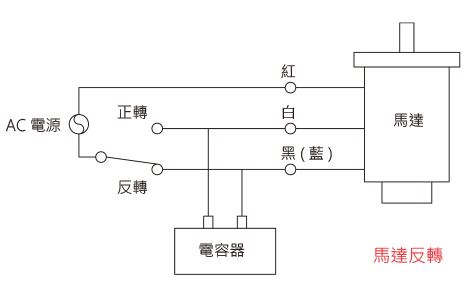

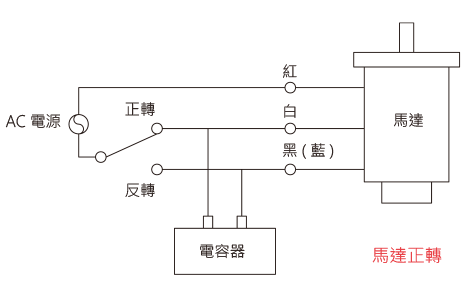

單相馬達接線圖 #
單相煞車馬達接線圖 #

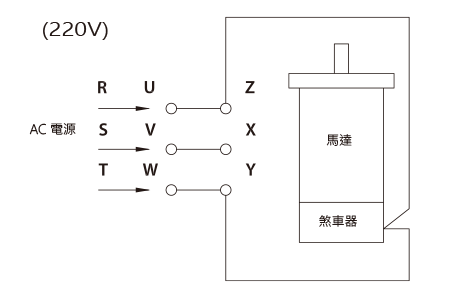

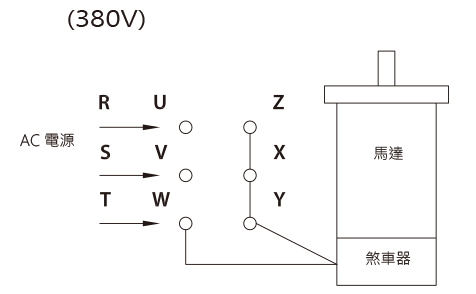

三相煞車馬達接線圖（6條線） #
離合器煞車馬達接線圖 #
L系列馬達接線圖 #
控制器接線圖 #
SS11、SS22 #
SB31-IN、SB32-IN #
SS31-HR、SS32-HR（8支腳） #
- PIN 3、8、5、4為訊號輸入
- 通電前請務必檢查電路配線圖
